کوره قوس الکتریکی برای ذوب فولاد مخصوص قوس الکتریکی تولید می کند

• بدنه کوره (قطر داخلی پوسته کوره φ4300 ، دیوار کوره لوله ای آب سرد)
• کوره ذوب
• کوره قوس الکتریکی
•   پوشش کوره لوله ای سرد شده با آب
•   مکانیزم بلند کردن الکترود
•   مکانیزم کج شدن
•   مکانیزم بلند کردن و چرخاندن روکش کوره
•   ترانسفورماتور کوره برقی HSSPZ-30000KVA (تنظیم ولتاژ در بار)
•   سیستم کنترل کامپیوتر PLC (کامپیوتر Advantech Industria ، نمایشگر 17 اینچی سامسونگ ، PLC زیمنس)
• سیستم هیدرولیک (دریچه متناسب PAREKE آمریکایی)

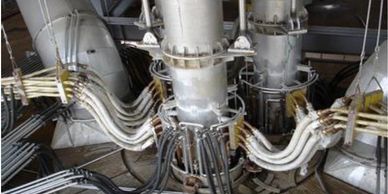

• سیستم شبکه کوتاه (شامل کابل مقطع بزرگ آب سرد)
•   تجهیزات برقی:
•   کابینت سوئیچ فشار قوی KYN
•   ترانسفورماتور کوره برقی HSSPZ-30000KVA (تنظیم ولتاژ در بار
•   سیستم تغذیه ولتاژ پایین
• سیستم کنترل کامپیوتر PLC (رایانه صنعتی Advantech ، صفحه نمایش 17 اینچی سامسونگ ، PLC زیمنس)
• manufacturer Furnace body (furnace shell inner diameter ф4300, tubular water-cooled furnace wall)
•  Tubular water-cooled furnace cover
•  Electrode lifting mechanism
•  Tilting mechanism
•  Furnace cover lifting and rotating mechanism
•  Electric furnace transformer HSSPZ-30000KVA (on-load voltage regulation)
•  PLC computer control system(Advantech Industria Computer,17" Samsung Display, Siemens PLC)
  Hydraulic system (American PAREKE proportional valve)
• Short network system (including large cross-section water-cooled cable)
•  Electrical Equipment :
•  High voltage switch cabinet KYN
•  Electric furnace transformer HSSPZ-30000KVA(on-load voltage regulation
•  Low-voltage power supply system
• PLC computer control system (Advantech Industrial Computer,17" Samsung Display, Siemens PLC)

• ظرفیت 10t ،
• کوره ذوب
• کوره قوس الکتریکی
•   ظرفیت نامی ترانسفورماتور: 6300 کیلو ولت ، حداکثر میزان ضربه زدن ： 20T
•   قطر الکترود: 350 میلی متر ،
• قطر دایره الکترود: 1050 ± 20MM ، قطر کوره: 3700 میلی متر ،
• عمق کانون: 1800 میلی متر ،
• عملکرد ابعاد در (عرض × ارتفاع): 1100 × 800 میلی متر ،
• ضربه الکترود: 2100 میلی متر ،
• سرعت بالابر الکترود: .54.5 متر در دقیقه (خودکار 3.5-4 متر در دقیقه ، دستی 4-4.5 متر در دقیقه) ،
• سرعت پایین آمدن الکترود: 3.5 متر در دقیقه (محدوده تنظیم 2.5-3 متر در دقیقه) ،
•   الکترود منطقه مرده متحرک: <15٪ ، زمان پاسخ <0.2 ثانیه ،
•   حداکثر سرعت کج برقی: 1 درجه در ثانیه (قابل تنظیم) ،
• حداکثر درجه ضربه / سرباره: 45 درجه / 12 درجه ،
• سرعت چرخشی پوشش کوره: 1 درجه در ثانیه (قابل تنظیم) ،
• زاویه چرخش پوشش کوره: 85 درجه ،
• Capacity 10t,
• manufacturer
•  Transformer rated capacity : 6300KVA, Max tapping amount：20T
•  Electrode diameter: 350 mm,
• Electrode circle diameter: 1050 ± 20MM, Furnace diameter: 3700 mm,
• Hearth depth: 1800 mm,
• Operation of the door dimensions (width × height): 1100 × 800 mm ,
• Electrode stroke: 2100 mm,
• Electrode lifting speed: ≤4.5 m / min (Auto 3.5-4 m / min, manual 4-4.5 m / min) ,
• Electrode lowering speed: 3.5 m / min (adjustment range 2.5-3 m / min),
•  Electrode moving dead zone: <15% ,response time o<0.2 seconds,
•  The maximum electric tilting speed: 1 ° / sec (adjustable),
• the maximum    degrees    of    tapping    / slag: 45 degrees /12 degrees,
• Rotary speed of the furnace cover: 1 degrees / second (adjustable),
• Furnace cover rotation angle: 85 degree,

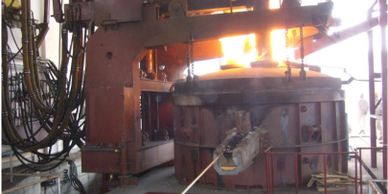

• کوره قوس الکتریکی 20 تن (EAF)
• کوره ذوب
• زیر مجموعه:
•   بدنه کوره
•   روکش آب سرد شده
•   ساختار بالابر الکترود
•   ساختار کوره کج
•   ساختار بالابر و چرخش درب کوره
•   سیستم فشار هیدرولیک
•   کابینت سوئیچ فشار قوی GBC-40.5
• HSSPZ-12500KVA/35
• ترانسفورماتور کوره برقی
• HSSPZ-12500KVA/35
•   سیستم کنترل ولتاژ پایین و PLC
•   پارامتر اصلی فنی کوره قوس الکتریکی 20t خارج از مرکز (EAF):
•    قطر داخلی  کوره: Φ4000mm
•   290 ~ 170V جریان ثابت است
•     ظرفیت ترانسفورماتور: 12500 کیلو ولت
•   ولتاژ اولیه: 35 کیلو ولت
•   ولتاژ ثانویه: 353 ~ 290 ~ 170V (سوئیچ 13 درجه بارگیری)
• 290 ~ 170V جریان ثابت است
•           جریان نامی: 24.89KA جریان نامی
•    قطر الکترود: Φ400mm

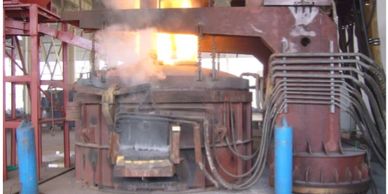

•  20t Electric Arc Furnace (EAF)
• Sub Items:
•  Furnace body
•  Water cooled cover
•  Electrode lifting structure
•  Tilting furnace structure
•  Furnace lid lifting and rotating structure
•  Hydraulic pressure system
•  High voltage switch cabinet GBC-40.5
• HSSPZ-12500KVA/35
• Electric furnace transformer
• HSSPZ-12500KVA/35
•  Low voltage and PLC control system

 Main Technical Parameter of 20t Eccentric Bottom Tapping (EAF) Electric Arc Furnace:

•   Inner diameter of furnace jacket: Φ4000mm
•  290~170V is constant current
•    Transformer capacity: 12500KVA
•  Primary voltage: 35KV
•  Secondary voltage: 353~290~170V (13-grade on-load switch)
• 290~170V is constant current
•          Rated current: 24.89KA   rated  current
•   Diameter of electrode: Φ400mm
• manufacturer

• قطر داخلی پوسته کوره ： Φ3200mm
• کوره قوس الکتریکی
• کوره ذوب
• ظرفیت اسمی t 3t
• حداکثر ظرفیت فولاد: 5 تن
• قطر الکترود ： Φ250 میلی متر
• قطر دایره توزیع الکترود ： Φ800 میلی متر
• فاصله الکترود travel 1400 میلی متر
• حداکثر زاویه شیب در ضربه زدن ： 42 درجه
• حداکثر زاویه کج شدن در سرباره ： 12 درجه
• حداکثر زاویه چرخش سقف ： 85 درجه
• سرعت الکترود ： m3 متر در دقیقه
• ظرفیت نامی ترانسفورماتور 00 2500KVA
• ولتاژ اولیه ترانسفورماتور K 35KV
• ولتاژ ثانویه ترانسفورماتور: 220V ~ 111V
• جریان ثانویه ترانسفورماتور 7 5774A
• فشار آب خنک کننده ： 0.3Mpa
• کوهی از آب مصرفی m m 32m3/h
• وزن بالابر بدنه کوره (شامل پوشش) t 19 تن
• Inner diameter of furnace shell：Φ3200mm
• Nominal capacity：3t
• Max capacity of steel: 5t
• Diameter of electrode：Φ250mm
• Diameter of electrode distribution circle：Φ800mm
• Distance of electrode travel：1400mm
• Max tilting angle at tapping：42°
• Max tilting angle at slag：12°
• Max angle of roof swinging：85°
• Electrode up speed：≥3m/min
• Rated capacity of transformer：2500KVA
• Primary voltage of transformer：35KV
• Secondary voltage of transformer: 220V~111V
• Secondary current of transformer：5774A
• Cooling water pressure：0.3Mpa
• A mount of used water：~32m3/h
• Hoisting weight of furnace body (include lining)：19
• manufacturer t

•  PLC (کنترل کننده منطقی قابل برنامه ریزی) برای کنترل خودکار فرآیند ذوب کوره قوس الکتریکی استفاده می شود که باعث کاهش مصرف برق کوره الکتریکی ، کاهش نیروی کار کارگران و بهبود کیفیت و خروجی محصول می شود. سیستم ساده ، قابل اعتماد ، مقرون به صرفه و کاربردی است.
•   پارامتر اصلی فنی کوره قوس الکتریکی 20 تن:
• کوره ذوب
• ظرفیت الکتریکی (اسمی): 1.0 تن
•   قطر داخلی پوسته کوره: Φ1600 میلی متر
•   حداکثر زاویه خروجی فولاد: 42 درجه
•   قطر الکترود: φ200 میلی متر
•   قطر دایره: φ680 میلی متر
•   فشار کاری: 4.5-5 مگاپاسکال
•   ظرفیت نامی: 1250 کیلو ولت آمپر
•   ولتاژ ثانویه: 210 ～ 104 ولت

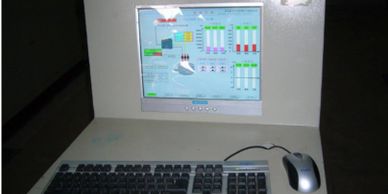

•   PLC (Programmable Logic Controller) is used to automatically control the electric arc furnace smelting process, which reduces the power consumption of the electric furnace, reduces the labor intensity of workers, and improves the quality and output of the product. The system is simple, reliable, cost-effective, and practical. It has broad application prospects.
•  Main Technical Parameter of 20t  Electric Arc Furnace:
• Electric capacity (nominal) : 1.0t
•  The inner diameter of the furnace shell :   Φ1600  mm
•  The maximum angle of Steel output :  42 Degree
•  Electrode diameter : φ200 mm
•  Circle diameter : φ680 mm
•  Working Pressure :  4.5-5  Mpa
•  Rated Capacity  :  1250  KVA
•  Secondary voltage :  210～104  V
• manufacturer

• ظرفیت نامی: 12 تن
• کوره ذوب
• کوره قوس الکتریکی
•   حداکثر ظرفیت بار: 16 تن
• قدرت نامی: 5000 کیلو وات
• فرکانس کار: 250 هرتز
• سرعت ذوب: 8-10 تن در ساعت
• مصرف برق: 570-620 کیلووات بر ساعت
• قطر داخلی سلف: Φ1500
•    ارتفاع سلف: 2110 میلی متر
•   درجه حرارت نامی فولاد ذوب: 1600 درجه
•   ولتاژ ورودی کابینت MF: 1000 ولت
•   ولتاژ سلف: 3400 ولت
•   فشار آب ورودی: 0.25 ~ 0.3 مگاپاسکال
•   دمای آب ورودی: 5 ~ 35 درجه
•   دمای آب خارج شده: ≤55
•   میزان جریان (بدنه کوره): 300 ام
•   جریان (منبع تغذیه): 150 ام
•   افزایش دمای آب منبع تغذیه: 10 درجه
•   فشار آب خنک کننده برای منبع تغذیه: Mpa0.1 ~ 0.2
•  Rated capacity :  12 t
•  Max load capacity: 16t
• Rated Power: 5000KW
• Working Frequency: 250Hz
• Melting Rate: 8-10t/h
• Power Consumption: 570-620 Kwh/t
  Inductor inner diameter :  Φ1500
•   hight of inductor:  2110 mm
•  Rated temperature of the melting steel:  1600 degree
•  Incoming voltage of MF cabinet: 1000 V
•  Voltage of inductor:  3400 V
•  pressure of incoming water:  0.25~0.3  Mpa
•  temperature of incoming water:  5~35 degree
•  temperature of the out let water:  ≤55
•  flowrate  (furnace body): 300th
•  flowrate (power source) : 150th
•  water temperature rise of power source: 10 degree
•  cooling water pressure for power source:  Mpa0.1~0.2
• manufacturer
